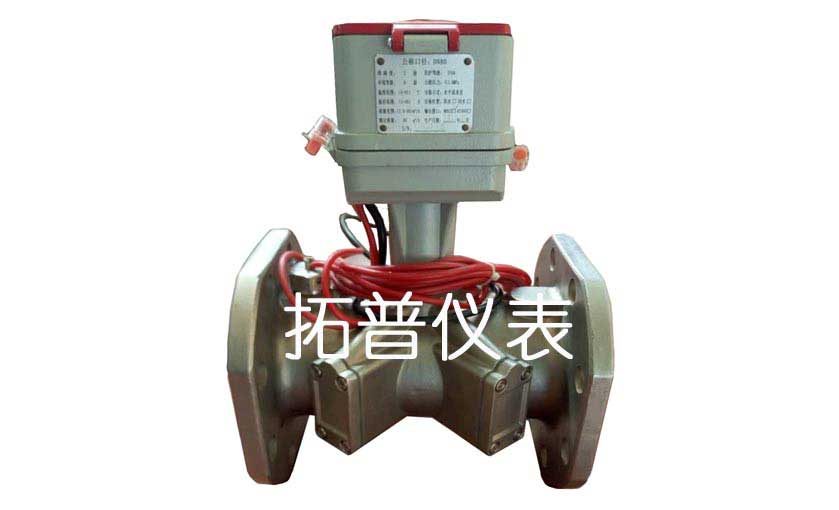

TOP-DR系列超声波热量表是我公司在现有技术条件下与国内知名院校合作经过多年实验完成定型的产品，产品在实用性、稳定性、免维护性、和可持续性上有着良好的表现，我公司严格按照相关国家及行业标准《CJ128-2007热量表行业标准》《JJG225-2001热量表检定规程》执行，建立了完善的售后服务体系，为您提供质量上乘的产品是我们的责任。

◆ 热量表定义
热量表是用于测量及显示水流流经热交换系统所释放或者吸收热能量的仪表（供暖计量表）。
◆ 工作原理
 水流经在热交换系统中安装的热量表时，根据流量传感器给出的流量和配对温度传感器给出的进、回水温度信号，以及水流经的时间，通过计算器计算并显示该系统所释放或吸收的热能量，   公式如下：
式中：Q——介质释放的热量kJ；
q_m——流经热量表的再热液体的瞬时质量流量kg/s；
∆h——热交换回路中入口温度与出口温度对应的载热液体的比焓值差kJ/kg；
t——时间s。

◆ TOP-WZ型超声波热量表的优点
◇ 采用进口精密电子器件，测量精度极高、低功耗、稳定性好；
◇ 没有污物沉积死角，完全不受介质杂质、化学物质和磁性物质的干扰影响，适应国情水质。
◇ 测量机构无运动部件，永无磨损，使用寿命长；
◇ 压损极小，有利于提高供热质量；
◇ 适应范围广，冷热两用；








◆ 热量表的组成部分
◇ 流量传感器
安装在热交换系统中，用于采集水流量并发出流量信号的部件。
◇ 配对温度传感器（PT1000）
在同一个热量表上，分别用来测量热交换系统的入口和出口温度的一对计量特性一致或相近的温度传感器。
◇ 计算器
接收来自流量传感器和配对温度传感器的信号，进行热量（冷量）计算、存储和显示系统所交换的热量（冷量）值。

TOP-WZ系列超声波热量表参数表   公称口径 最小流量 常用流量 最大流量 表体长度 qmin（m³/h） qp（ m³/h） qmax（m³/h） mm DN20 0.05 2.5 5 130 DN25 0.07 3.5 7 160 DN32 0.12 6 12 180 DN 40 0.2 10 20 200 DN 50 0.6 15 30 200 DN 65 1 25 50 200 DN 80 1.6 40 80 225 DN 100 2.4 60 120 250 DN 125 4 100 200 250 DN 150 6 150 300 300 DN 200 10 250 500 350 DN250 16 400 800 450 DN300 24 600 1200 500 DN400 30 750 1500 600 测量精度 CJ128-2007《热量表》规定的2级 连接方式 DN20-DN40为螺纹连接，DN50以上法兰连接 压力损失 ≤20KPa 公称压力 ≤1.6MPa 温度传感器 1.5m标准两线式PT1000配对温度传感器（线长可预订） 数据存储 连续储存前18个月的历史记录。 断电保护 停电后可保存断电前所记录的热量、累计流量及所对应的时间，电源恢复后自动恢复计量功能，并保证断电时时间的延续 远传方式 M-Bus远传，RS--485远传 电源 内置高能锂电池 保护等级 IP68 环境等级 B级 温度范围 （5～95）℃ 温差范围 （3～90）K 安装方式 进水或回水（默认进水，回水安装需在订货时注明） 安装位置 水平或垂直 耐久性 使用周期≥10年 显示 8位LCD液晶显示器 抗磁干扰 当受到强度不大于100KA/m的磁场干扰时，不应影响热量表的计量和远传特性
