外壳
外壳和外壳盖之间的密封              硅橡胶
外壳视窗                                      聚碳酸酯
接地端子                                      不锈钢

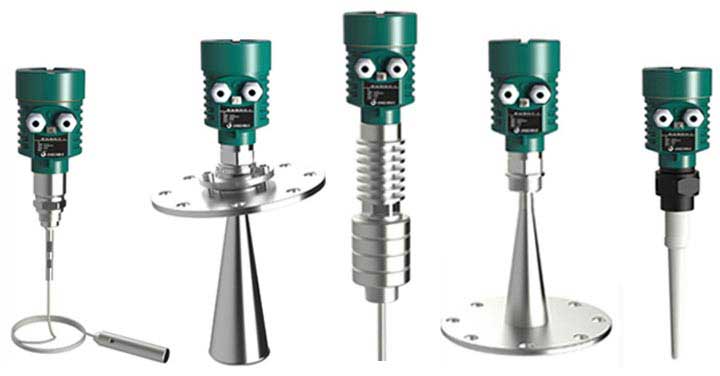

重量
－棒式                                          1Kg (取决于过程连接)
－喇叭天线式 1                           2Kg (取决于过程连接)
－喇叭天线式 2                           6Kg (取决于过程连接)
－抛物面式                                  7Kg (取决于过程连接)
－喇叭天线式  3                          2Kg (取决于过程连接)
－复合型天线式                          3Kg   (取决于过程连接)

供电电压
     两线制                                 标准型   　                        (16~26)V DC
                                                 本安型                               (21.6～26.4)V DC
                                                 功耗                                  max22.5mA／0.5W
                                                 允许纹波                         -<100Hz          Uss<1
                                                                                        －(100～100K)Hz     Uss<10mV

电缆参数                                电缆入口／插头               1个M20×1.5电缆入口
                                                                                            (电缆直径5~9mm)一个盲堵M20×1.5
接线端子                                 导线横截面2.5mm²

输出参数                                输出信号／通讯协议  　 (4~20)mA／HART / RS485／Modbus
                                                 分辨率                                1.6uA
                                                 故障信号                           电流输出不变；20.5mA；22mA；3.9mA
                                                 积分时间                           (0～50)s，可调

●  特征参数

      盲区                                   天线末端



       最大测量距离                 棒式                                    20米(液体型)
                                                喇叭天线式1                      30米(液体型)
                                                喇叭天线式 2                     70米(固体型)

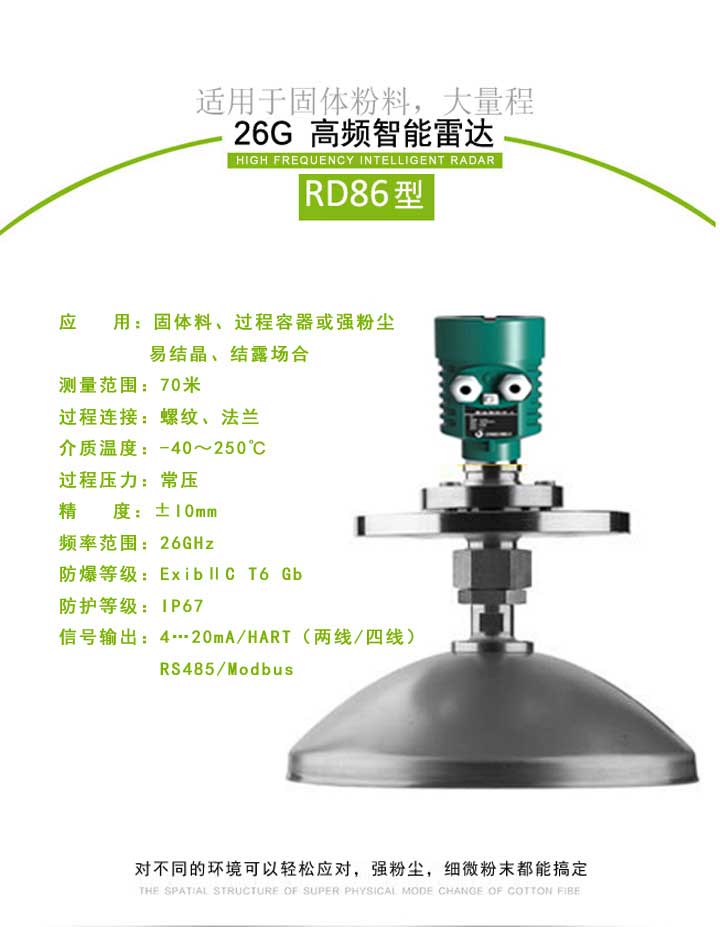

                                                抛物面式                            70米(固体型)
                                                喇叭天线式3                      30米(固体型)
                                                复合型天线式                     20米(液体型)

      微波频率                          26GHz
      通讯接口                          HART通讯协议／Modbus通讯协议
      测量间隔                          大约1秒(取决于参数设置)
      调整时间                          大约1秒(取决于参数设置)
      显示分辨率                      1mm
      工作存储温度                  (－40～100)℃
      过程温度                         -棒式                               (－40～120℃)
                                               -喇叭天线式1                 (－40～250℃)
                                               -喇叭天线式2                 (－40～500℃)
                                               -抛物面式                       (－40～250℃)
                                               -喇叭天线式3                 (－40～250℃)
                                               -复合型天线式                (－40～150℃)
      相对湿度                         <95％
      压强                                 Max．4MPa
      耐振                                机械震动10m／s²，(10～150)Hz
