磁致伸缩液位计
日期：2017-03-15 / 人气： / 来源：未知
TOP-MZ 磁致伸缩液位计是北京必达拓普(Meter Top)公司自主研发的新型液位测量仪表用于液体液位、界面连续测量。TOP-MZ 是目前最好的液位界面测量和控制的技术。
北京必达拓普(Meter Top)公司TOP-MZ 系列可以提供两个独立输出：一，界面；二，总体液位。可以适用于比重差降至0.02 的情况。常用于油水界面的测量，和其它包括酸罐，丙烷容器，除盐器和污水池等。TOP-MZ 磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。在基础型号上衍生出软缆式、外浮筒式、并具备多种通讯模式4~20mA、0~5V、0~10V、HART、RS-485 等
工作原理

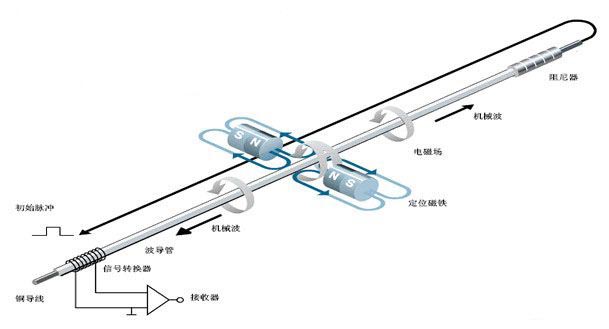

磁致伸缩液位/界位变送器使用的是一种物理现象——磁致伸缩原理设计而成的。具体工作原理如下：在一根非磁性的传感管内装一根精细的磁致伸缩线，在磁致伸缩线的一端连接着压磁传感器，该压磁传感器每秒钟发出10 个电流脉冲信号给磁致伸缩线并计时，该电流脉冲沿着磁致伸缩线向下传送，产生一个向下运动的环形磁场，该环形磁场同磁性浮子的磁场产生相互作用，在磁致伸缩线上产生一个扭应力波，这个扭应力波以已知的速度从浮子的位置沿着磁致伸缩线向上下两端传送，知道压磁传感器接受到这个扭应力波信号为止。通过计时电路可知道起始电流脉冲波和返回扭应力波间的时间间隔，根据时间间隔大小可判断出浮子的位置，由于浮子总是浮在液面上，因此即可以准确的判断出液面的位置。
随着科学技术的迅猛发展，高新技术在各行业中得到了广泛的应用，高科技含量的磁致伸缩液位传感器，应用于各类储罐的液位测量。该种液位仪具有精度高、环境适应性强、安装方便等特点。因此，广泛应用于石油、化工等液位测量领域，并逐渐取代了其它传统的传感器，成为液位测量中的精品。在中石油及中石化的成品油流通行业，对油罐油量的测量大多采用人工爬罐，投尺进行测量。用带有重锤的米制钢带卷尺或带有刻度的标尺计量，手工记录读数，人工查表换算，最后得到油量数据。这种测量方法不仅劳动强度大，同时存在不安全因素，也无法保证精度。磁致伸缩液位计很好的解决了以上问题并能够提供高达毫米级的测量精度，在各个领域得到广泛的应用。
产品特性

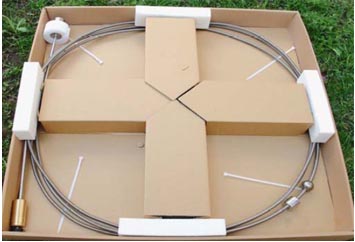

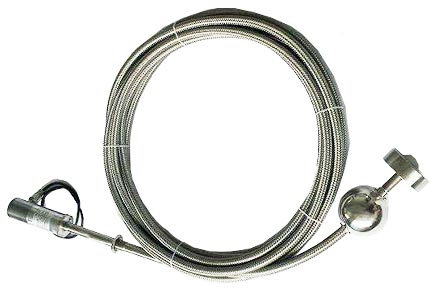

传感部分：探杆的直径为5/8”，末端密封，探杆的内部是空心的，装有精密的磁致伸缩线。探杆除了可以装载磁致伸缩线之外，还可以装最多8 个RTD 温度传感器，用于检测温度，探杆的最大长度可以做到23 米，6 米以上全部采用软缆结构。

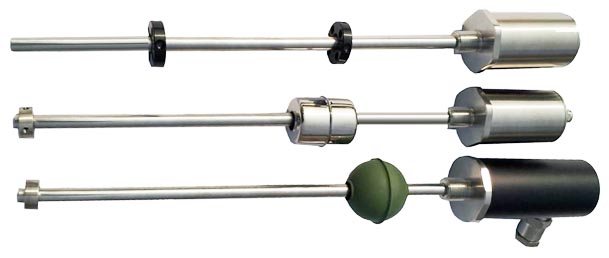

TOP-MZ 系列磁致伸缩液位计分为柔性探杆型，硬质探杆型，外浮筒隔离探测三个系列，表体包含两个主要的部分：电子部分和传感部分，TOP-MZ 系列磁致伸缩液位计其优点表现在：
1.可靠性强：由于磁致伸缩液位计采用波导原理，无机械可动部分，故无摩擦，无磨损。整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作可靠，寿命长。
2.精度高：由于磁致伸缩液位计用波导脉冲工作，工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其它传感器难以达到的精度。
3.安全性好：磁致伸缩液位计的防爆性能高，本安防爆，使用安全，特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖，避免人工测量所存在的不安全性。

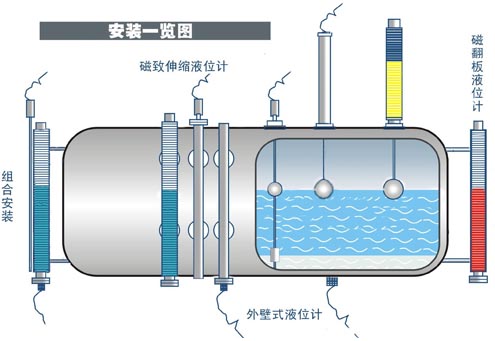

4.磁致伸缩液位计易于安装和维护简单：磁致伸缩液位仪一般通过罐顶已有管口进行安装，特别适用于地下储罐和已投运储罐的安装，并可在安装过程中不影响正常生产。
5.便于系统自动化工作：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
传感部分：探杆的直径为5/8”，末端密封，探杆的内部是空心的，装有精密的磁致伸缩线。探杆除了可以装载磁致伸缩线之外，还可以装最多8 个RTD 温度传感器，用于检测温度，探杆的最大长度可以做到23 米，6 米以上全部采用软缆结构。
电子部分：外壳采用铝合金或者304 不锈钢材质，为双腔式（即变送部分与接线部分分离），其中一腔为微处理模块和电路板，微处理模块带操作按键，另一腔为接线柱。在电路板和探杆处理板之间有一根线相连接，此线在无厂家授权的情况下，请不要擅自松动.
技术参数
|

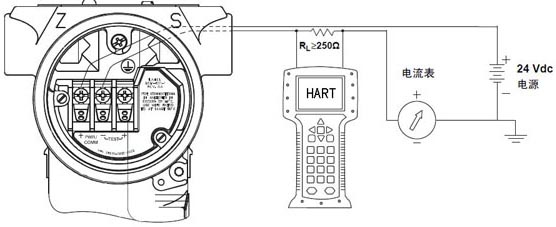

接线方式
