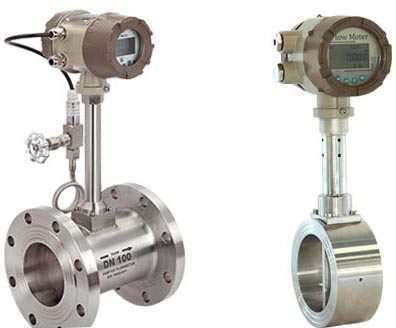

TOP- GB型涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

● 工作原理

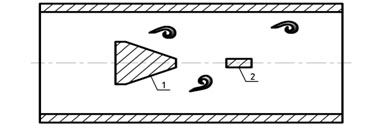

 在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图所示。         旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
                         f=StV/d                 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
　　St－斯特罗哈尔数（无量纲数）
　　V－流体的平均流速
　　d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。

● 主要功能及特点

●  具有较宽的测量量程范围、精确度高、压损小， 具有高可靠性和长期稳定性。
 ●  结构简单，安装维护方便，无可动部件、无机械磨损。
 ●  全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
 ●  常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。

● 技术参数

●  测量介质：液体、一般气体、蒸汽
●  公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货
●  介质温度：-40～100℃（常温）、100～250℃（中温）、100～320℃（高温）
●  公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
●  精    度：±1%R，±1.5%R（满管式）
          ±1.5%R，±2.5%R（插入式）
●  供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）
、3.6V锂电池、双供电
●  本体材质：304(其它材料协议供货)
●  防护等级：IP65(其它防护等级协议供货)
●  环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa

流量计的口径选型很重要，要遵循一些原则进行选择，口径选择：被测介质的最大流量、常用流量、最小流量；最高压力、常用压力、最小压力；最高温度、常用温度、最低温度；流量测量是否处于仪表的最佳工作范围（即上限流量的1/2~2/3处）

工况体积测量范围表   仪表口径 (mm) 液体 气体/蒸汽 测量范围 (m3/h) 输出频率范围 (Hz) 测量范围 (m3/h) 输出频率范围 (Hz) 20      1～7 37～260      6～30 226～1130 25    1.6～10 32～214      9～55 190～1178 32    2.1～15 17～150     15～140 150～1395 40    2.5～25 13～130 22～200 115～1011 50    3.5～35 9～93 36～320 96～854 65    6.5～68 8～82 50～480 61～583 80 10～100 6～65 75～628 47～402 100 15～150 5～50    130～1100 43～367 125 27～275 5～47    200～1700 33～290 150 40～350 4～33    280～2240 27～221 200 80～650 3～26    580～4200 24～167 250    120～950 3～19    970～5500 20～112 300 180～1800 2～22   1460～8000     17～95 (400) 180～3000    5.6～87  2750～27000 85～880 (500) 300～4500    5.6～88  4300～43000 85～880 (600) 450～6500    5.7～89  6100～61000 85～880 (800) 750～10000    5.7～88  11000～110000 85～880 (1000) 1200～1700    5.8～88 17000～170000 85～880 注：表中(400)～(1000)口径为插入式

 注：根据上述原则选择的口径不一定与管道通径相一致，如不同时应注意缩径或者扩径，注意连接两管道用大小头及必要的直管段长度。
