产品概述

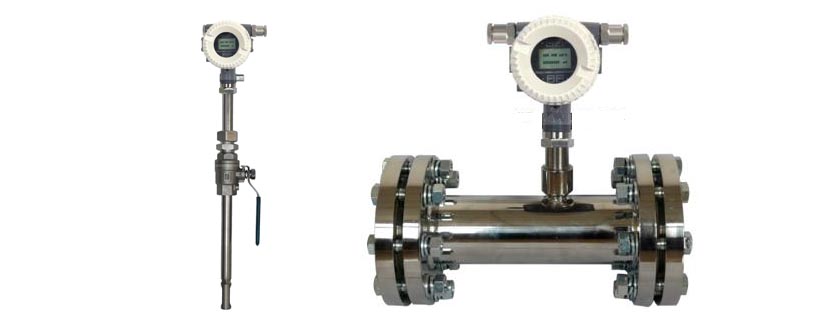

　　TOP-USK热式气体质量流量计，基于热传导技术原理设计，结合牛顿热力学定律，通过测量管道中介质通过探头时带走的热量，直接测量质量流量或标况流量。TGF600 可广泛应用于各种气体的质量流量和标况流量测量，无需温压补偿。产品测量方式采用恒功率设计具有测量下限极低，量程比宽，测量精度高，安装简便等特点。产品广泛应用于压缩空气，瓦斯抽采，天然气测量，曝气测量，排放气体监控，过程气体控制等众多领域。

产品特点
·         插入式设计，可在线带压安装；
·         适用于多种管径和已知截面积的任意形状管道；
·         量程比大，测量流速范围宽；
·         无可动部件，无压力损失；
·         测量气体质量流量，无需温度、压力补偿；
·         全隔离的电气结构彻底滤除外部干扰；
·         高效电源设计整机功耗极低；
·         宽电源电压输入范围适应各种复杂电源环境；
·         大屏幕液晶双行显示，读数清晰易辨；
·         带有ModBus和HART现场总线接口。

精度等级	±（1.5%RD+0.5%FS)
重复性	± 0.5%
响应速度	1s
管径	插入式：DN25~DN6000 ； 管段式： DN15~DN100
安装方式	一体式 或 分体式
连接方式	插入式：卡套连接、法兰连接 ； 管段式：法兰连接
测量介质	任何组分和混合比可知且恒定的气体，标准气体列表，请参见订货信息
环境温度	-40~60℃
操作温度	-40~150℃（介质温度，插入式）
操作压力	1.6MPa （插入式） ； 2.5MPa / 4.0MPa / 6.3MPa（管段式）
防护等级	IP65
传感器材质	316
本体材质	304、316、316L
供电方式	85～265VAC 50/60Hz     13.5～42VDC

公称直径 （DN）	英寸 （Inches）	标准型 （Nm3/h）	扩展型 （Nm3/h）	高速型 （Nm3/h）
25	1"	0.5~53.0	1.6~158.9	2.1~211.9
32	11/4 "	0.9~86.8	2.6~260.3	1.7~347.1
40	11/2 "	1.4~135.6	4.1~406.8	5.4~542.4
50	2"	2.1~211.9	6.4~635.6	8.5~847.5
65	21/2 "	3.6~358.1	10.7~1074.2	14.3~1432.2
80	3"	5.4~542.4	16.3~1627.1	21.7~2169.5
100	4"	8.5~847.5	25.4~2542.4	33.9~3389.8
125	5"	13.2~1324.2	39.7~3972.5	53.0~5296.6
150	6"	19.1~1906.8	57.2~5720.3	76.3~7627.1
200	8"	33.9~3389.8	101.7~10169.5	135.6~13559.3
250	10"	53.0~5296.6	158.9~15889.8	211.9~21186.4
300	12"	76.3~7627.1	228.8~22881.4	305.1~30508.5
